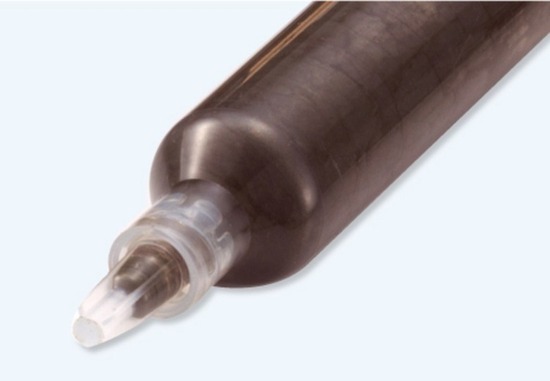

ANP-1(汎用タイプ)
通常の鉛フリーはんだでは不可能とされるレベルの微細接合を可能にした画期的な接合材です。鉛はんだや銀ペーストといった従来の金属接合材よりも低温接合が可能であり、接合後は高強度・高耐熱を発揮。SiC素子等の次世代パワーモジュールや半導体の接合などにおいて幅広く活用できる製品となっています。
製品特性表
-
接合対象
Die / LED / 熱電素子他 -
接合面積
無加圧: □5mm以下 / 加圧: □15mm以上 -
表面処理
Au / Ag / Pt / Cu / Ni -
ペースト粘度
50~200Pa・s -
金属含有率
75~90wt% -
保存条件
5~15℃ -
推奨接合条件
無加圧:250℃ / 60分間保持 / 昇温速度 10℃/min
加 圧: 300℃ / 10Mpa / 5分間保持 -
推奨接合層厚み
>20μm
接合層特性表
-
接合強度
Over 40Mpa -
熱伝導率
330W/m・K -
融点
約960℃ -
信頼性
パワーサイクルテスト 45,000cycle クリア
※上記特性値は加圧焼成時のものとなります。詳細は担当までお問合せ下さい。
